ESP32-S3 系列芯片

2.4 GHz Wi-Fi + 低功耗藍牙 SoC
支持 IEEE 802.11 b/g/n (2.4 GHz Wi-Fi) 和 Bluetooth® 5 (LE)

包括：
ESP32-S3
ESP32-S3FN8
ESP32-S3R2
ESP32-S3R8
ESP32-S3R8V
ESP32-S3FH4R2

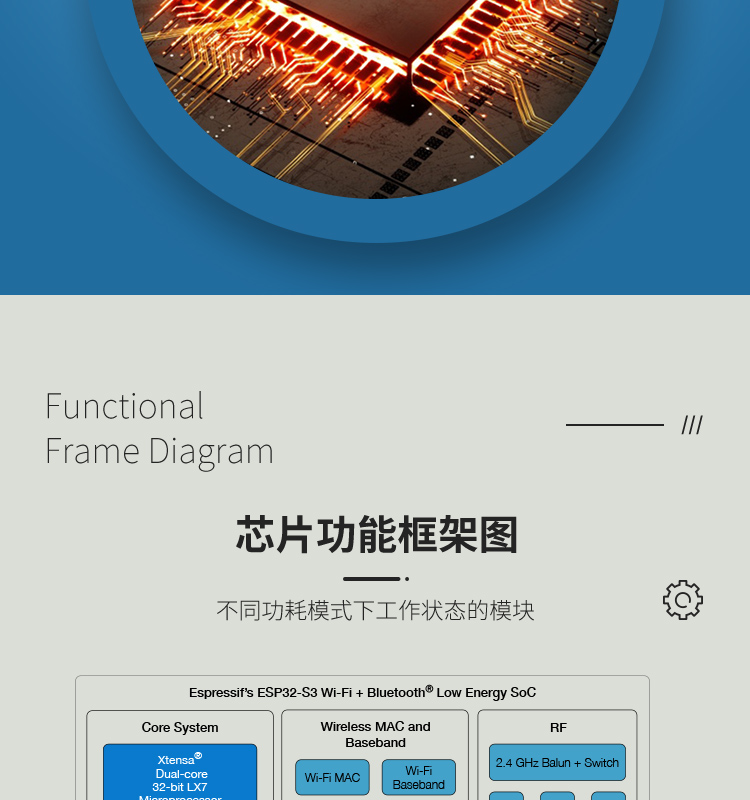

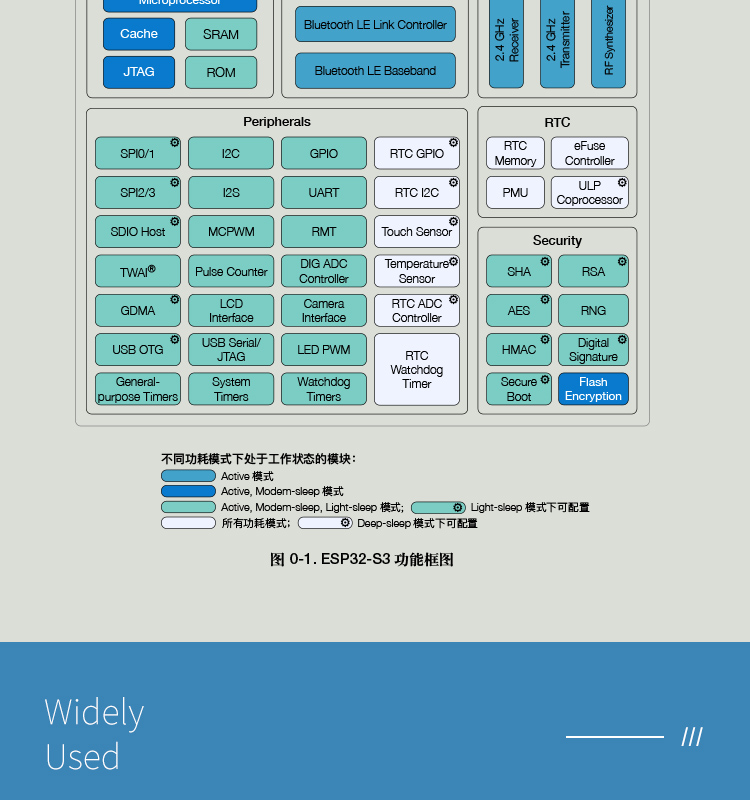

ESP32-S3 是一款低功耗的 MCU 系統級芯片 (SoC)，支持 2.4 GHz Wi-Fi 和低功耗藍牙 (Bluetooth® LE) 雙模無線通信。芯片集成了高性能的 Xtensa® 32 位 LX7 雙核處理器、超低功耗協處理器、Wi-Fi 基帶、藍牙基帶、RF模塊以及外設。

樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)方案亮點
• 完整的 Wi-Fi 子系統，符合 IEEE 802.11b/g/n 協議，具有 Station、SoftAP 和 SoftAP + Station 混雜三種模式
• 低功耗藍牙子系統，支持 Bluetooth 5 和 Bluetoothmesh
• Xtensa® 32 位 LX7 雙核處理器，五級流水線架構，主頻高達 240 MHz
– 高達 128 位的數據總線位寬及專用的 SIMD指令提供優越的運算性能
– 高效的 L1 緩存提高外部存儲器的執行性能
– 單精度浮點運算單元 (FPU) 加速運算
• 高集成度的射頻模塊，提供行業的功耗和射頻性能
• 卓越的低功耗管理，針對不同應用場景提供靈活的功耗模式調節，ULP 低功耗協處理器可在超低功耗狀態下運行
• 強大的存儲功能，內置 512 KB SRAM、384 KB
ROM 存儲空間，并支持以 SPI、Dual SPI、QuadSPI、Octal SPI、QPI、OPI 等接口形式連接 flash和片外 RAM
• 完善的安全機制
– 硬件加密加速器支持 AES-128/256、Hash、
RSA、HMAC、數字簽名和安全啟動
– 集成真隨機數發生器
– 支持片上及片外存儲器的訪問權限管理
– 支持片外存儲器加解密功能
• 豐富的通信接口及 GPIO 管腳，可支持多種場景及復雜的應用

樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)產品特性
Wi-Fi
• 支持 IEEE 802.11 b/g/n 協議
• 在 2.4 GHz 頻帶支持 20 MHz 和 40 MHz 頻寬
• 支持 1T1R 模式，數據速率高達 150 Mbps
• 無線多媒體 (WMM)
• 幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU)
• 立即塊確認 (Immediate Block ACK)
• 分片和重組 (Fragmentation/defragmentation)
• Beacon 自動監測（硬件 TSF）
• 4 × 虛擬 Wi-Fi 接口
• 同時支持基礎結構型網絡 (Infrastructure BSS)
Station 模式、SoftAP 模式和 Station + SoftAP 混
雜模式
請注意，ESP32-S3 在 Station 模式下掃描時，
SoftAP 信道會同時改變
• 天線分集
• 802.11 mc FTM
• 支持外部功率放大器
藍牙
• 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetooth
mesh
• 高功率模式 (21 dBm)
• 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps
• 廣播擴展 (Advertising Extensions)
• 多廣播 (Multiple Advertisement Sets)
• 信道選擇 (Channel Selection Algorithm #2)
• Wi-Fi 與藍牙共存，共用同一個天線
CPU 和存儲
• Xtensa® 32 位 LX7 雙核處理器，主頻高達 240
MHz
• CoreMark® 得分：
– 單核，主頻 240 MHz：613.86 CoreMark；2.56
CoreMark/MHz
– 雙核，主頻 240 MHz：1181.60 CoreMark；
4.92 CoreMark/MHz
• 128 位數據總線位寬，支持 SIMD 指令
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM
• SPI、Dual SPI、Quad SPI、Octal SPI、QPI、OPI
接口外接多個 flash 和片外 RAM
• 引入 cache 機制的 flash 控制器
• 支持 flash 在線編程
外設接口和傳感器
• 45 × GPIO 口
• 數字接口：
– 4 × SPI
– 1 × LCD 接口（8 位 ~16 位并行 RGB, I8080,
MOTO6800）, 支持 RGB565, YUV422,
YUV420, YUV411 之間互相轉換
– 1 × DVP 8 位 ~16 位攝像頭接口
– 3 × UART
– 2 × I2C
– 2 × I2S
– 1 × RMT (TX/RX)
– 1 × 脈沖計數器
– LED PWM 控制器，多達 8 個通道
– 1 × 全速 USB OTG
– 1 × USB Serial/JTAG 控制器
– 2 × MCPWM
– 1 × SDIO 主機接口，具有 2 個卡槽
– 通用 DMA 控制器 (簡稱 GDMA)，5 個接收通
道和 5 個發送通道
– 1 × TWAI® 控制器，兼容 ISO 11898-1（CAN
規范 2.0）
• 模擬接口：
– 2 × 12 位 SAR ADC，多達 20 個通道
– 1 × 溫度傳感器
– 14 × 電容式傳感 GPIO
• 定時器：
– 4 × 54 位通用定時器
– 1 × 52 位系統定時器
– 3 × 看門狗定時器
低功耗管理
• 電源管理單元，五種功耗模式
• 超低功耗協處理器 (ULP)：
– ULP-RISC-V 協處理器
– ULP-FSM 協處理器
安全機制
• 安全啟動
• Flash 加密
• 4-Kbit OTP，用戶可用的高達 1792 位
• 加密硬件加速器：
– AES-128/256 (FIPS PUB 197)
– Hash (FIPS PUB 180-4)
– RSA
– 隨機數生成器 (RNG)
– HMAC
– 數字簽名

樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)應用（部分舉例）
具有低功耗的 ESP32-S3 專為物聯網 (IoT) 設備而設計，應用領域包括：
• 智能家居
– 智能照明
– 智能按鈕
– 智能插座
• 工業自動化
– 工業機器人
– Mesh 組網
– 人機界面
• 醫療保健
– 健康監測
– 嬰兒監控器
• 消費電子產品
– 智能手表、智能手環
– OTT 電視盒、機頂盒設備
– Wi-Fi 和藍牙音箱
– 具有數據上傳功能的玩具和接近感應玩具
• 智慧農業
– 智能溫室大棚
– 智能灌溉
– 農業機器人
• 零售餐飲
– POS 系統
– 服務機器人
• 音頻設備
– 網絡音樂播放器
– 音頻流媒體設備
– 網絡廣播
• 通用低功耗 IoT 傳感器 Hub
• 通用低功耗 IoT 數據記錄器
• 攝像頭視頻流傳輸
• USB 設備
• 語音識別
• 圖像識別
• Wi-Fi + 藍牙雙模網卡
• 觸摸感應交互
– 防水功能
– 距離感應
– 滑條、滾輪設計

ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)——打造智能連接的新標準

在物聯網的時代，各類智能設備飛速發展。而想要這些設備真正實現互聯互通，就要靠芯片來實現。作為全球的集成電路設計、研發和銷售服務提供商，樂鑫一直在致力于讓用戶更加便捷地構建連接設備。這篇文章將為大家介紹樂鑫官網中文 ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)，這一款有著創新性的芯片，為連接設備市場提供了新的選擇。

所謂ESP32-S3R8，就是樂鑫推出的一款搭載Wi-Fi和低功耗藍牙技術的SiP芯片，其支持雙模藍牙4.2和5.0，同時可支持BLE Mesh和BT5 Mesh 網絡協議。其采用了40nm工藝，尺寸僅為7mmx7mm，而且其提供了高達340個GPIO，除了兼容ESPs2、ESPs3和ESP32，也相當于獨立的芯片，因此非常靈活。

ESP32-S3R8 芯片由兩個CPU核心組成，其中一個為主CPU，速率為240MHz，而且該CPU支持MPU狀態監視、內存保護和錯誤檢查等功能。另一個CPU為Ultra-低功耗CPU，可實現豐富的省電模式和電源管理特性，支持低3.5μA的深度睡眠電流，并且其開發工具簡單、易上手，可充分保證系統穩定性。此外，其還支持多種外設和接口，如I2S、SPI、UART、I2C等等。如果需要更佳的音頻輸出效果，可以將其與PCM5102A DAC芯片組合使用，以實現更加出色的音頻品質。

ESP32-S3R8 芯片的另一個重要特點就是其內置的安全保護系統，包括軟件優化、安全啟動、已加密的存儲與通信等。其內置的硬件加速器可實現AES、SHA256、RSA和Elliptic Curve算法等，提供更高效安全加密的保障，使我們的數據更加安全可靠。

樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)還自帶可編程藍牙定位器，支持通過低功耗藍牙進行室內定位，這使得一些應用變得相當容易，比如室內導航、實時定位、廣告投放、硬件保險等等。同時，它還支持手機雙頻率使能技術，可提供更快速的連接速度和更穩定的信號。

當然，除此之外，ESP32-S3R8 還支持大量各種不同的連接方案，如 Wi-Fi P2P、Wi-Fi Direct 增廣現實 AR 同屏、Mesh 網絡、TCP/UDP/IP 堆棧等，可大大拓展了其應用場景，可以適用于不同的 IoT 產品領域，如智能家居、智能醫療、智能工業、智能農業等等。

總結來講，樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)芯片不僅僅是一款低功耗藍牙和Wi-Fi連接的芯片，而是一款擁有極高的集成和靈活性的芯片，能夠應對眾多的應用場景和連接方案，幫助用戶快速實現各種聯網設備的建立。通過該芯片，用戶可以輕松實現設備之間的相互連接，實現信息傳輸和共享，從而構建更加智能的生活和工作方式。此外，在數據傳輸安全方面，該芯片內置的安全保護系統成為了一個可信賴的選擇，確保了用戶更加穩定、安全的網絡體驗。

作為一款高性能、高度集成、低功耗、極為靈活且安全可靠的芯片，ESP32-S3R8 的推出將為智能連接設備市場帶來新的標志性產品，為用戶帶來更多的便捷和創新。其廣泛適用于各行業和領域，例如可穿戴設備、家用電器、智能家居、智能醫療和工業物聯網等。對于硬件開發者和IOT應用開發者來說，采用 ESP32-S3R8 芯片能夠?qū)崿F(xiàn)輕松構建連接設備，實現自己的創意設想。

針對這款芯片的市場定位和未來應用前景，發現它已經在智能物聯網領域取得了不少的成功案例。隨著智能設備應用領域的不斷拓寬及行業的發展，樂鑫集成電路的前景也將更加廣闊。作為一款值得信賴的芯片，ESP32-S3R8 將助力各行業快速構建各種物聯網設備，推動物聯網應用和智能化發展再上新臺階。

如果你也想要擁有一款高度集成、性能優越的連接芯片，ESP32-S3R8 將是一個不可錯過的選擇。在未來的物聯網發展中，它將是實現智能化、網絡化和數字化的關鍵之一，為普通用戶、物聯網開發者和工業生產者提供跨越的道路，推動新時代的現代化發展。

在現代社會，人們?cè)絹?lái)越離不開各種智能設備。這些設備需要通過網絡互相連接共享數據、實現互聯互通，傳輸各種信息及控制信號。而在這樣的背景下，樂鑫ESP32-S3R8 就成為了一個不可或缺的芯片，為市場提供了一種全新的連接方式。

樂鑫集成電路是一家擁有十多年生產、銷售和服務經驗的電子廠商，其主要產品是 Wi-Fi 芯片，在智能連接市場上享有很高的聲譽。隨著物聯網產業的迅速發展，樂鑫已經推出了不少針對不同應用場景的全新芯片，如 ESP32、ESP8266 和 ESP32-S3R8 等，而ESP32-S3R8 可以說是他們這次帶來的創新性產品之一。

ESP32-S3R8 芯片具有能高效地傳輸數據和通信，搭載了自身獨特的系統架構和開發生態，具有佳的性能、穩定性和安全性。在深入挖掘與研究該芯片時，我們發現它還具備如下優點：

1. 低功耗：該芯片采用低功耗設計，適用于很多需要長時間使用且不需大幅宣傳的電子應用，比如低功耗遠程監測、可穿戴醫療、室內定位等領域。

2. 雙模藍牙：支持雙模藍牙4.2和5.0，同時可支持BLE Mesh和BT5 Mesh 網絡協議，適用廣泛。

3. 高度集成化：樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)內置了高性能的CPU核心和豐富的外設，如Wi-Fi、藍牙、定位、安全加密、音頻編解碼等，滿足了IoT智能連接產業高度智能化集成的需求。

4. 超便捷的開發工具：ESP32-S3R8 芯片可充分保證系統穩定性，其開發工具簡單、易上手，極大地減輕了硬件開發工程師的壓力。

通過以上分析，我們發現ESP32-S3R8 的功能豐富、易于開發并且靈活多樣，可以適用于眾多物聯網應用場景。同時，其安全、低功耗的特性也跟得上整個物聯網的發展趨勢。筆者相信，樂鑫這個品牌將在未來更多的物聯網領域中發揮著巨大的作用。

結語

在智能連接的時代，芯片技術的不斷發展和創新，為我們帶來了更多的選擇和便捷。作為新時代智能生活的關鍵之一，樂鑫樂鑫官網中文ESP32-S3R8 2.4GHz Wi-Fi+低功耗藍牙SoC Bluetooth®5(LE)芯片的引入將為市場帶來全新的連接方式，讓我們能夠更好地享受和利用物聯網的便利性，實現自己的創意設計和創新理念。
